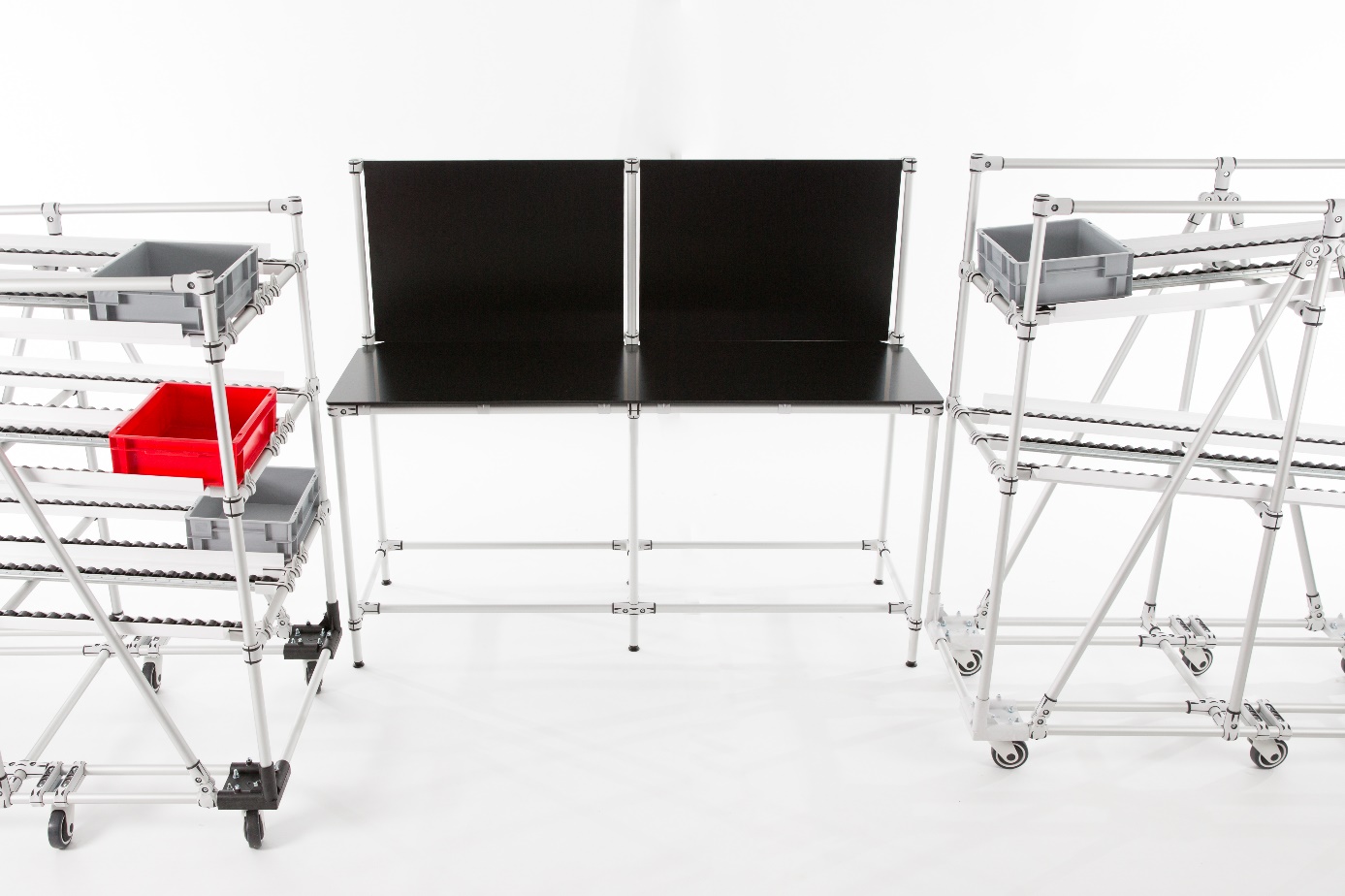

L'architecture Aluminium-Composite Trilogiq Graphit®
Graphit® Aluminium-composite, une technologie porteuse de véritables bénéfices.
L'ossature de nos systèmes
Graphit est l'architecture technologique aluminium composite qui compose l'ossature de nos systèmes.
La substitution à l'acier est très active dans l'industrie depuis plus de 15 ans. Depuis 2014, Trilogiq est le pionnier de cette tendance en utilisant cette technologie aux systèmes d'équipement modulaires pour ateliers, entrepôts et usines.
Les matériaux composites associés à l'Aluminium représentent un bond en avant significatif. Ces nouveaux matériaux apportent des bénéfices très sensibles en termes de facilité d'utilisation, de sécurité au travail, de légèreté, de modularité et de flexibilité.
Depuis 2014, nous avons sélectionné et fait évoluer une technologie qui nous permette de fabriquer nos composants dans nos propres usines. Nous nous sommes dotés d'une vision long terme pour nous assurer une indépendance de production et donc une véritable sécurité d'approvisionnement à nos clients. Nous les fabriquons et les améliorons continuellement depuis plus de 12 ans et avons livré des dizaines de milliers de systèmes dans tous les secteurs dans le monde entier.
Les améliorations continues de la technologie composite sont intégrées systématiquement dans nos produits Graphit.
Légèreté
Des composants 70 % plus légers que leurs homologues acier, tout en étant plus rigides.
Modularité & flexibilité

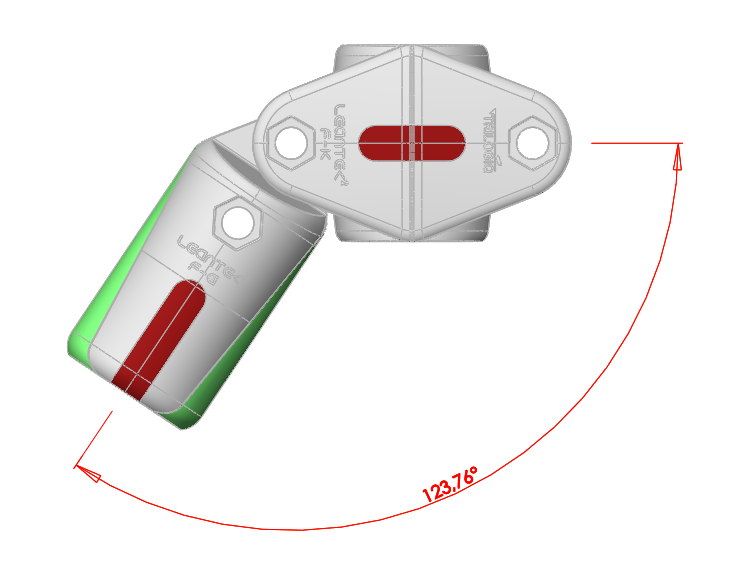

L'architecture tubulaire autorise toutes les variations d'angles, de positions et de créativité.
Sécurité au travail
Formes douces et arrondies, sans arêtes ni angles vifs : un contact agréable et sûr.
Graphit® Aluminium-Composite, le choix d'une architecture tubulaire moderne
L'architecture tubulaire permet toutes les créativités et notamment toutes les variations d'angles, de position et de possibilités créatives.
Le système tubulaire est connu et reconnu pour être l'architecture la plus flexible et la plus modulaire qui soit. Nous l'avons conservée mais modernisée. Un tel niveau de créativité est refusé aux systèmes en profilés Aluminium carrés et aux structures métalliques classiques limitées par leur forme anguleuse. Par rapport à toutes les autres architectures, le choix de la forme tubulaire s'impose aussi comme la moins agressive et la plus agréable à l'utilisation.
Grip, rigidité, stabilité et tenue en charge
La plupart des produits disponibles sur le marché sont mécaniques, métalliques et anguleux avec des perçages. D'autres produits sont des systèmes mécano-soudés très lourds et non modulaires. Les systèmes en profilés aluminium carrés sont très coûteux, surdimensionnés et peu évolutifs du fait de leur nature cubique. Enfin, les systèmes tubulaires acier anciens sont robustes et modulaires pour l'industrie automobile et les Flowracks, mais peu modernes, trop lourds et non pertinents pour de nombreuses autres industries.
Graphit® est différent
Notre technologie est conçue autour de l'Aluminium et de connecteurs en matériaux composites injectés monobloc bi-matière dotés d'un grip technologique et technique très performant sans agression mécanique pour le tube. Ce système apporte une tenue à la charge et une rigidité système exceptionnelle tout en restant léger et maniable.
Lors de nos essais de rupture en charge, nos systèmes dépassent 400 kg de charge par niveau. En prenant un important facteur de sécurité, nous garantissons donc aisément 125 kg sur chaque niveau en standard avec beaucoup de marge.
Rigidité, robustesse, légèreté et silence de fonctionnement et agrément d'utilisation sont l'ADN des produits Graphit® Trilogiq.
La solution idéale pour charges lourdes

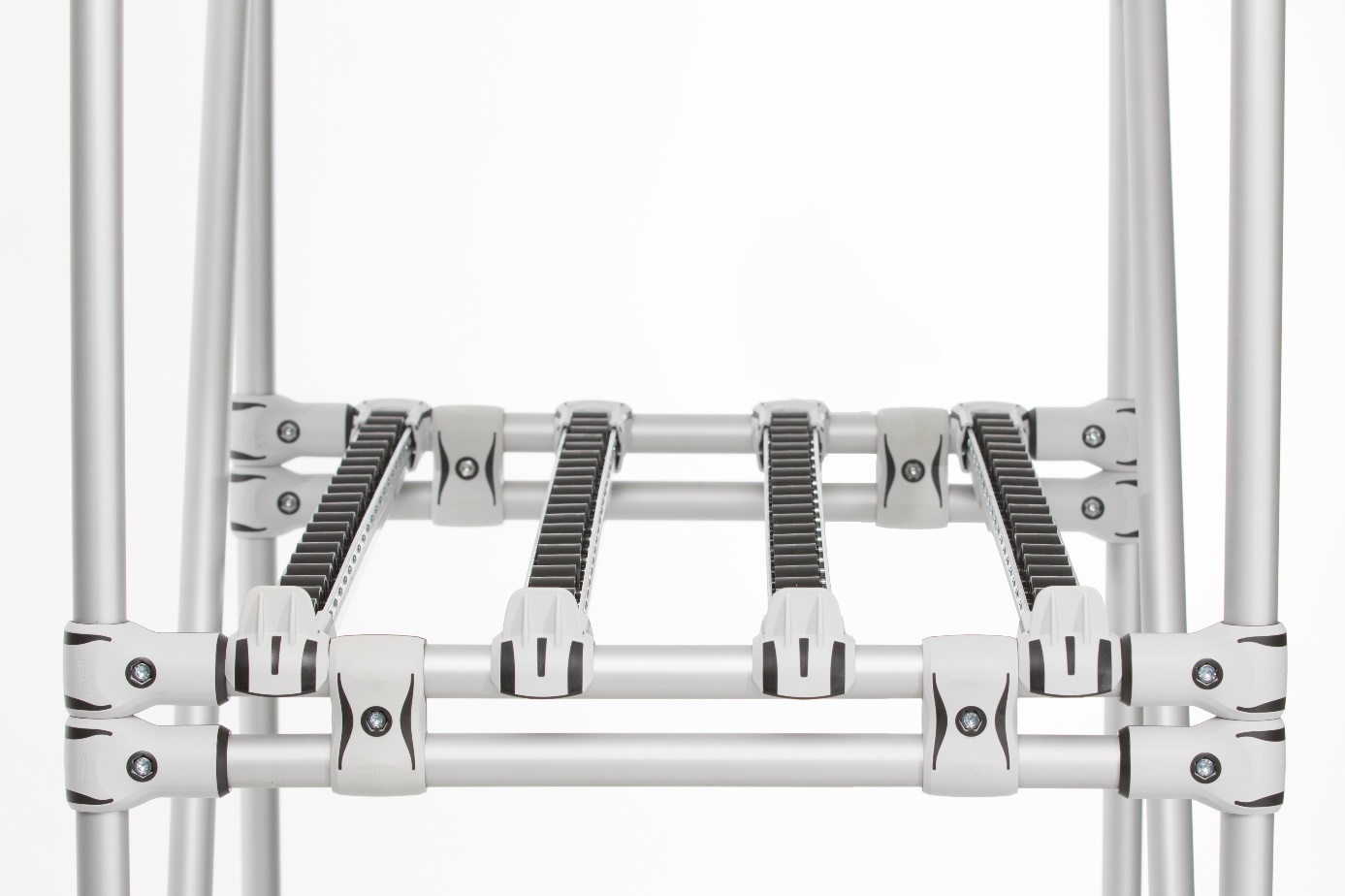

La charge admissible standard de 125 kg par niveau peut être augmentée à plus de 350 kg avec le système de double barre. Le système double barre élimine la flexion sous charge, augmente la charge admissible et rigidifie encore davantage les systèmes assemblés.
Adaptable et ajustable
Deux qualités où le système Graphit s'illustre par son agrément d'utilisation et sa flexibilité.

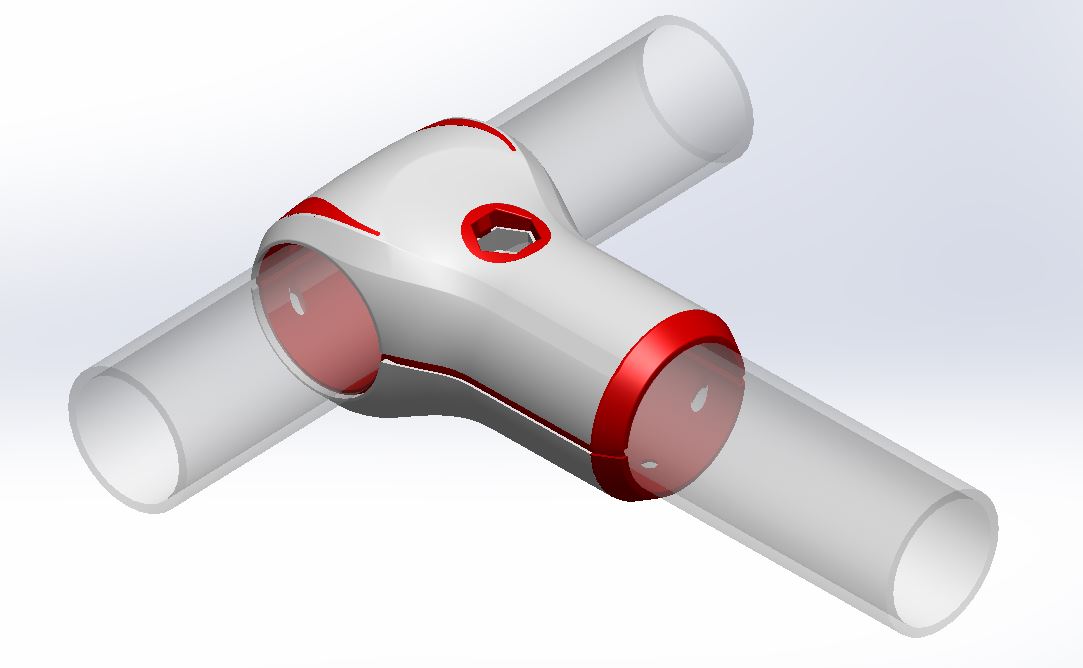

Les connecteurs Graphit sont fabriqués selon la technologie bi-matière : une technologie avancée d'injection plastique avec 2 matières sur un seul composant — un corps en matériaux composite très léger et rigide avec 65 % fibre de verre, et une co-matière en élastomère de contact TPU très adhérent tout autour du tube.
Le serrage assure un grip très puissant sans agression des tubes Aluminium. Ce mode de liaison innovant est 100 % réversible : pas de trous, pas de marques mécaniques, pas de perçage. Un design parfait en toutes circonstances.
Un démontage ne laisse aucune marque physique sur les tubes, ce qui favorise leur réutilisation.
Fermeture et étanchéité pour les salles blanches et environnements propres
Le système Aluminium composite Graphit® de Trilogiq est précis et élégant. Nous n'avons rien voulu laisser au hasard : un travail approfondi sur le design et les détails a été réalisé.

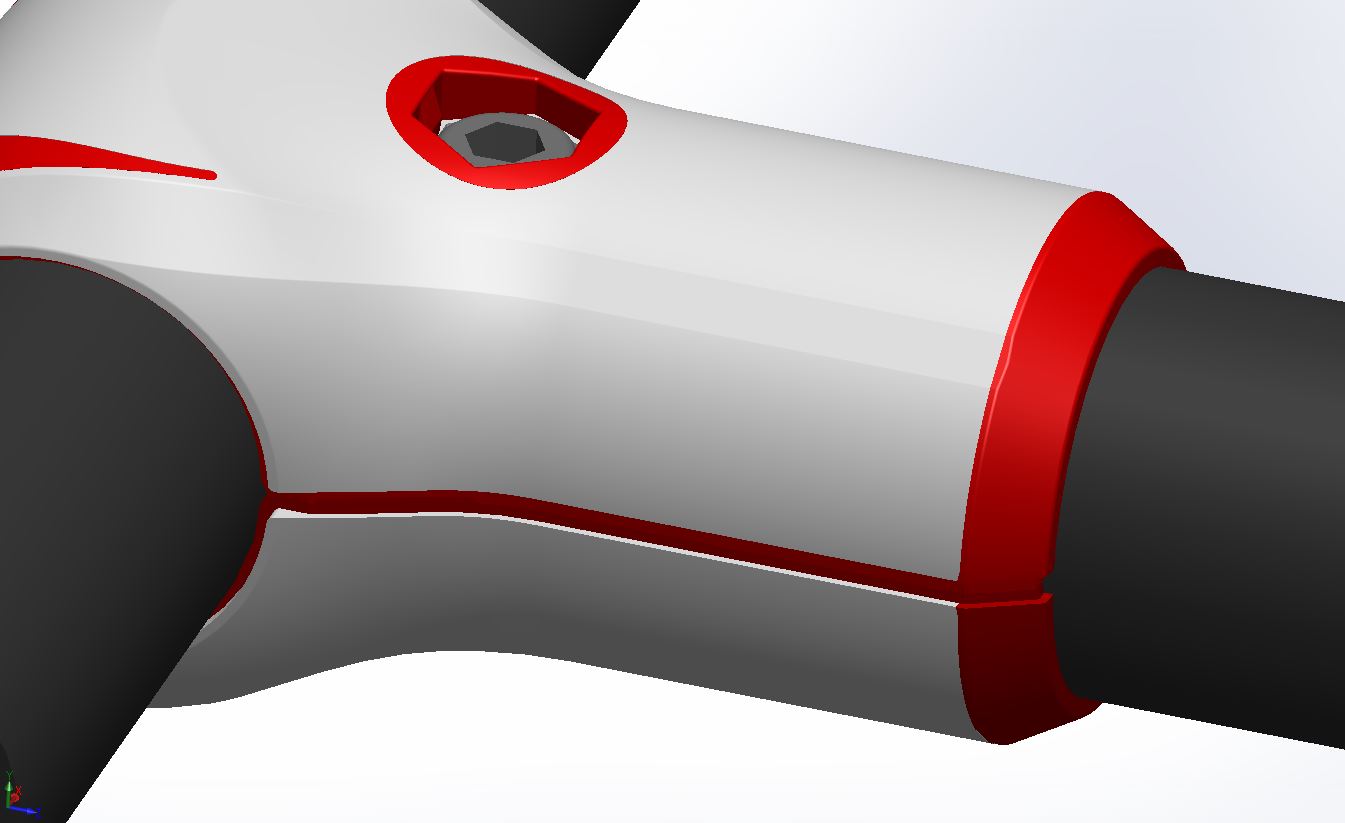

Le système Graphit en composite résiste aux liquides et à la plupart des agressions chimiques. Teinté dans la masse, il reste propre plus longtemps et ne connaît pas la rouille, classique des systèmes acier. L'utilisation de la technique bi-matière dès la conception a permis l'installation de joints en TPU élastomère sur l'ensemble du pourtour des connecteurs.
Une fermeture totale : lorsqu'ils sont assemblés, les connecteurs Graphit sont en appui l'un contre l'autre, ce qui ferme totalement l'accès aux poussières, liquides et autres impuretés. De forme arrondie, Graphit ne laisse que peu de place aux dépôts d'impuretés, ce qui en fait un système particulièrement adapté aux environnements de salle blanche, pharmacie et agroalimentaire.
Un rapport poids / tenue en charge exceptionnel

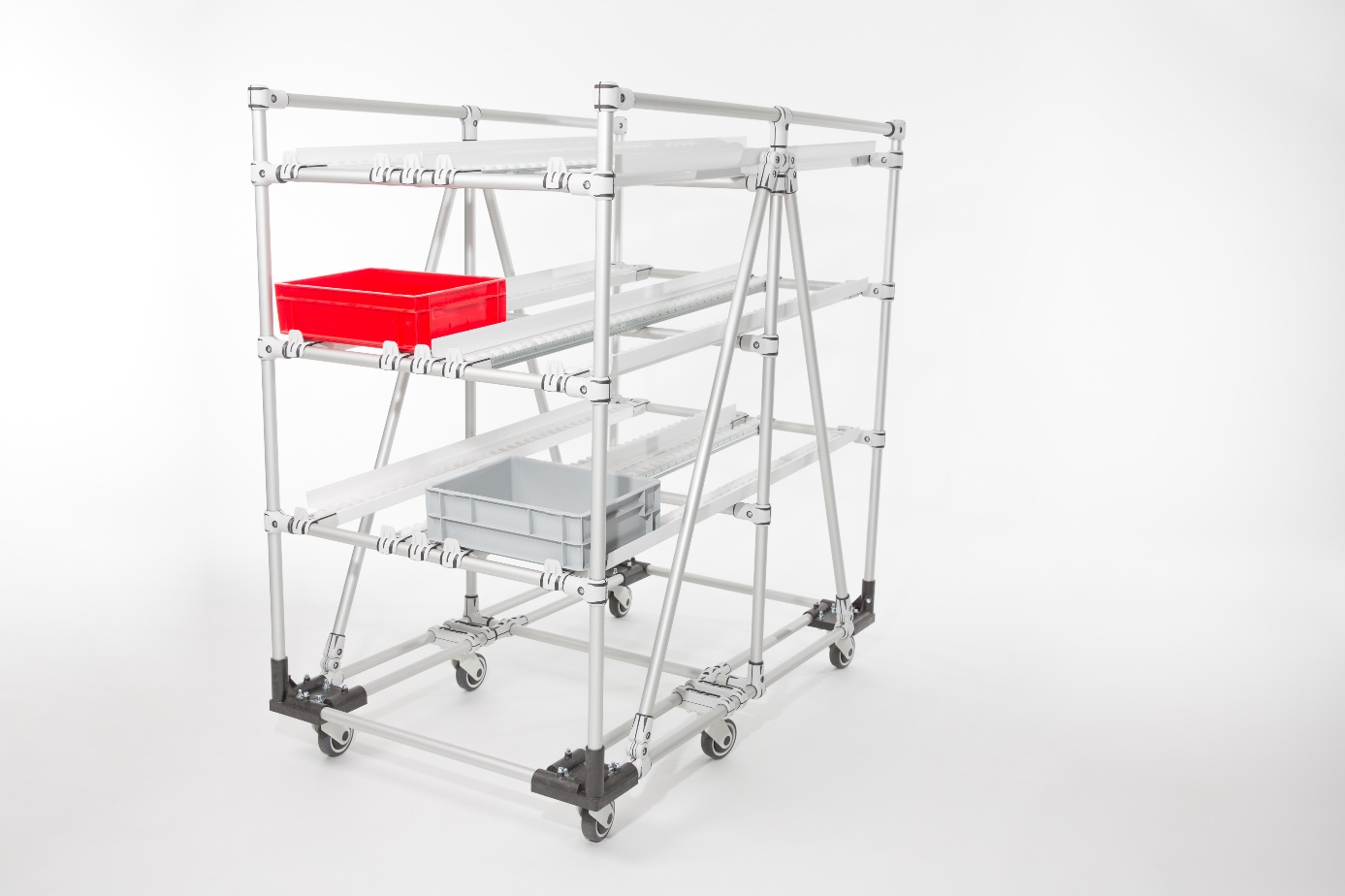

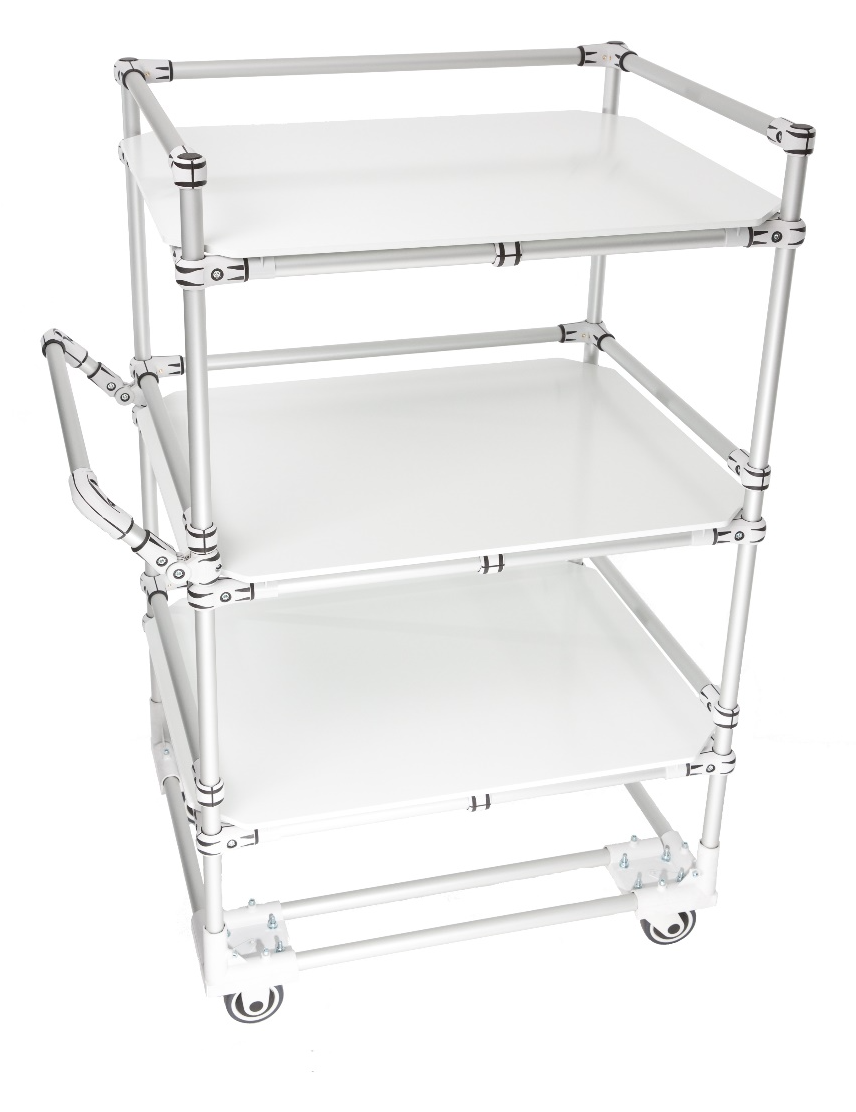

70 % de nos systèmes assemblés sont montés sur roulettes, donc destinés à être mobiles ou à le devenir. Grâce à son architecture Aluminium-Composite moderne, un système Graphit est 50 à 70 % plus léger qu'un système identique en profilés Aluminium carrés ou tubulaire acier et métallique soudé. Les composants de structure eux-mêmes sont 70 % plus légers que leurs homologues acier, tout en étant plus rigides et plus solides grâce à l'injection monobloc.
Déplacer ou pousser un chariot, poste de travail ou présentoir picking devient une tâche aisée accessible à tous.
Des matériaux nobles
De plus en plus de personnes ont désormais accès à des produits de qualité, fabriqués dans les règles de l'art, et accordent en conséquence toujours plus d'importance au design. Ceci est de plus en plus vrai dans les usines, ateliers et entrepôts — et c'est nouveau dans nos métiers.
Nous affirmons que le design a sa place dans tous les environnements, y compris les plus industriels.

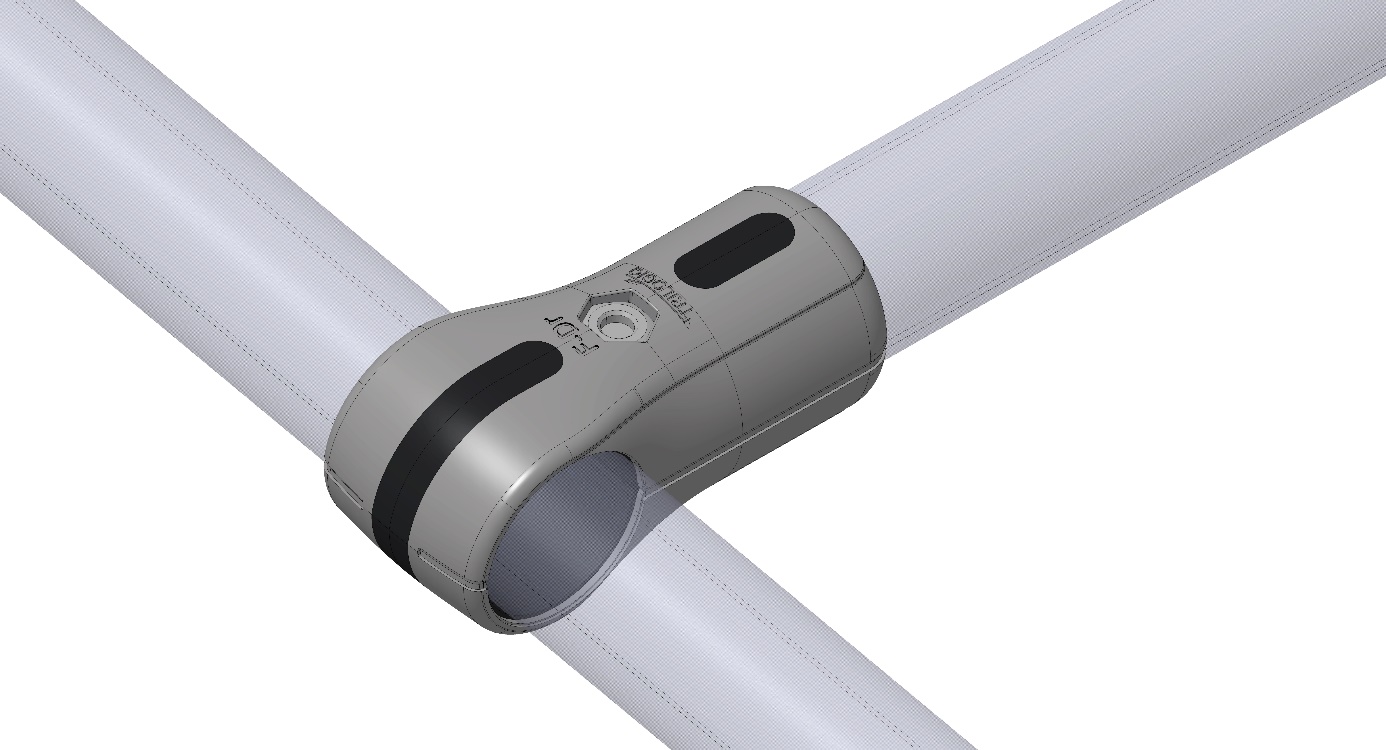

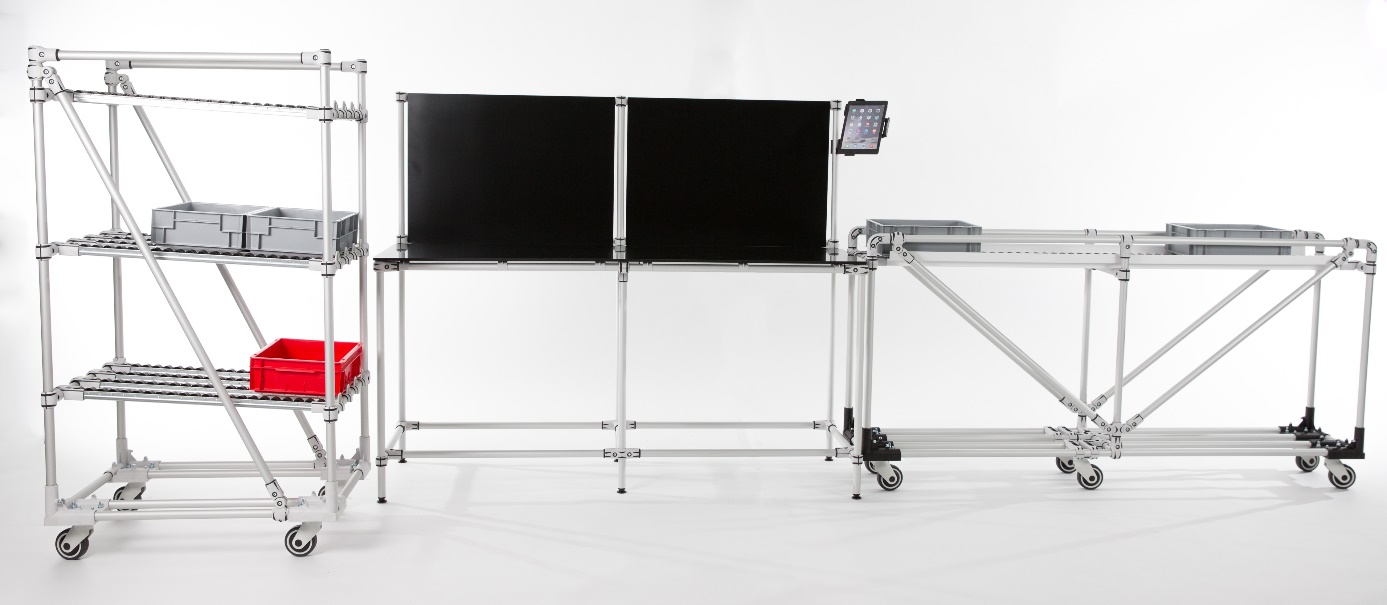

Le design inclut des matériaux valorisants : l'Aluminium, des plaques blanches, les connecteurs intégrés de la couleur de l'Aluminium anodisé, mais aussi des formes douces et arrondies pour un contact non agressif.
Fiabilité des équipements et coûts d'utilisation
La technologie Graphit apporte des gains importants dans la fiabilité des équipements et les coûts d'utilisation.
Le matériau Élastomère TPU qui équipe nos connecteurs isole les vis et écrous des vibrations. Résultat : pas de desserrage, donc moins de coûts de maintenance.
Fin du « jeté-remplacé »
L'aluminium est un matériau noble et apprécié par excellence. Nous l'avons retenu pour sa durabilité, son absence de rouille et son aspect anodisé durable.
Les connecteurs composites sont extrêmement rigides et ne sont sensibles ni à la corrosion ni aux agressions chimiques. L'ensemble est recyclable et réparable.
En tant que producteur, nous garantissons l'accès et la disponibilité des pièces détachées.
Sécurité d'utilisation accrue
Le cahier des charges du développement du système Graphit intégrait dès le départ plusieurs impératifs, dont l'agrément d'utilisation.
Pas d'arêtes, pas d'angles vifs. Un système tout en rondeur.
Un contact agréable lié à la noblesse de l'Aluminium et au design rond et soft des connecteurs et liaisons. Il en résulte un système sans angles agressifs, apprécié par les dizaines de milliers d'utilisateurs depuis plus de 12 ans dans tous les secteurs.
Graphit est une architecture éprouvée depuis 2014 et en amélioration continue.
Plus de 20 000 produits ont été livrés depuis 2014.
Un projet en aluminium-composite ?
Nos équipes vous accompagnent de l'étude à la réalisation, avec toute la puissance de la R&D et de la fabrication intégrée Trilogiq.
